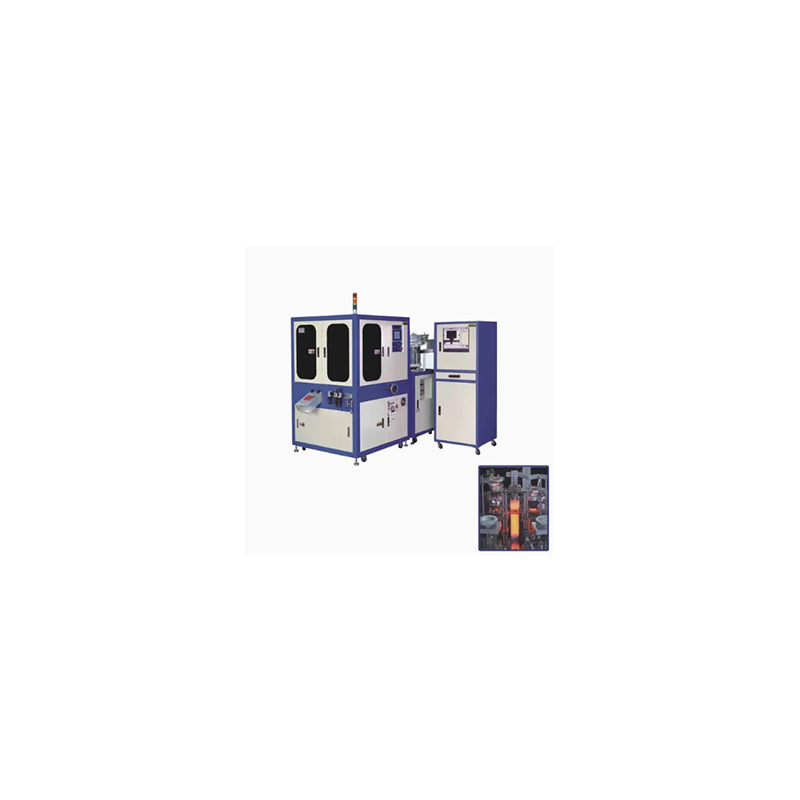

Mașina de sortare optică a piuliței Ronen® Square, concepută pentru a respecta standardele ridicate ale producătorilor, folosește camere pentru a inspecta piulițele pătrate. Poate detecta defecte, cum ar fi colțurile crăpate ale piulițelor sau firele deformate și le poate separa. Acesta va sorta automat piulițele calificate într -o cutie de sortare și nucile necalificate într -o altă cutie de sortare.
Mașina de sortare optică cu piulițe pătrate este concepută în mod special pentru a identifica produsele defecte și a le clasifica după specificații pentru piulițele pătrate. Folosind o lentilă optică și o iluminare, poate detecta dacă există vreo problemă cu piulița.
Mașina de sortare optică cu nuci pătrate este un echipament special de sortare conceput pentru piulițele pătrate. Core rezolvă două nevoi cheie: în primul rând, prin tehnologia de recunoaștere optică, surprinde cu exactitate structura pătrată, contururile de margine și colț și alte caracteristici ale piulițelor pătrate și separă rapid piulițele pătrate de elementele de fixare mixte, cum ar fi șuruburile, piulițele rotunde și șaibele pentru a evita confuzia de părți similare; În al doilea rând, pentru nucile pătrate separate, testează atribute cheie, cum ar fi dimensiunea (cum ar fi lungimea laterală, distanța diagonală), grosimea și dimensiunea firului (cum ar fi pasul, diametrul nominal) și organizează loturi mixte de nuci pătrate în grupuri cu specificații uniforme, oferind materiale standardizate pentru depozitarea și legăturile de asamblare ulterioare. Întregul proces se bazează pe tehnologia optică pentru a obține o sortare eficientă și precisă.

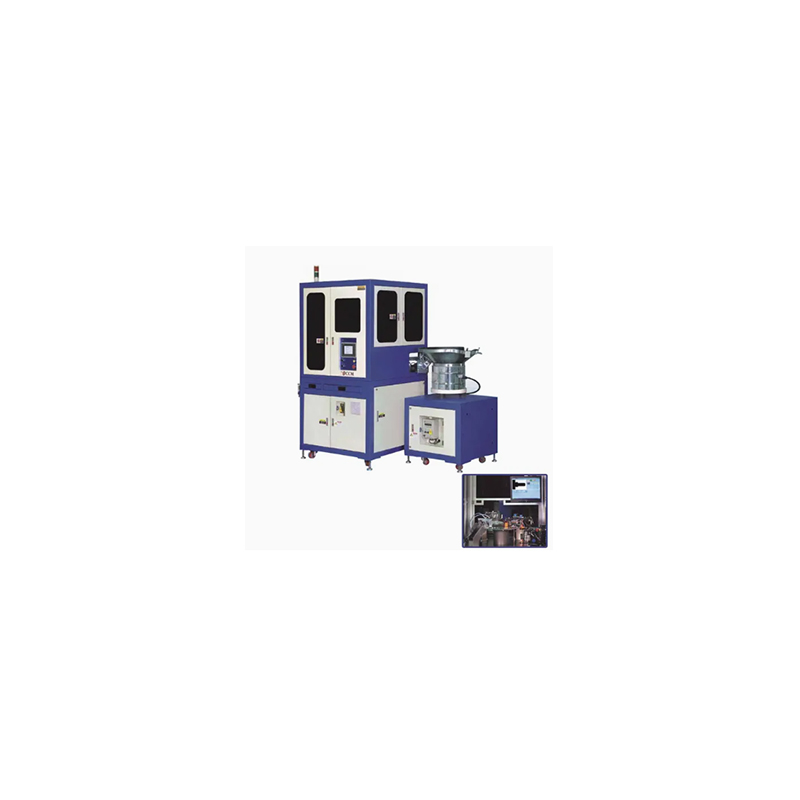

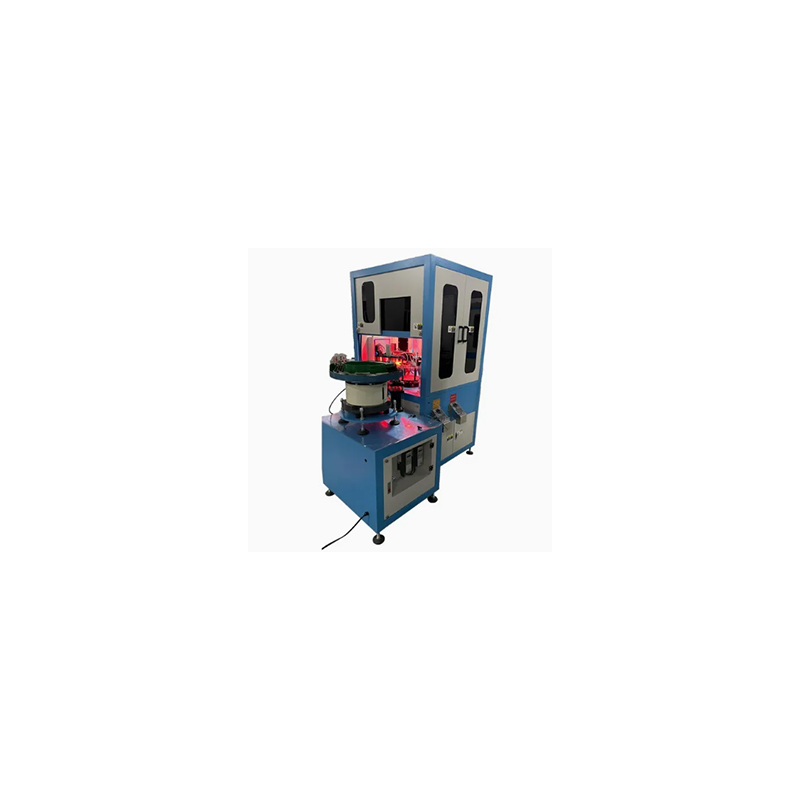

Mașina de sortare optică cu piulițe pătrate folosește un alimentator vibrant de tip bol și este echipată cu piese personalizate și instrumente direcționale. Aceste instrumente au fost concepute meticulos pentru a poziționa în siguranță fiecare piuliță pătrată, de obicei cu o parte plat în jos, permițând camerei să obțină vederi constante de sus în jos, permițând astfel o măsurare precisă.
Pe lângă clasificarea mărimii, mașina poate identifica și elimina piesele defecte. Sistemul vizual poate detecta defecte comune, cum ar fi deteriorarea la colț, fisurile, firele lipsă (pentru piulițele pre-tapetate), rugina severă sau șamferele incorecte. Această caracteristică de control al calității asigură că numai piulițele calificate pot intra în ambalaj.
| Articol | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Diametrul sârmei (mm) | Φ3.0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
| Lățimea capului (mm) | Φ5-F15 |
Φ10-F25 |
Φ2.5-F8 |
Φ8-F35 |
| Înălțimea capului (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Lungime sub cap (mm) | 5-70 | 15-120 | 1.5-12 |
|
| Sortare precizie (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Viteza de sortare (PC -uri/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Presiunea aerului (kg/cm³) |
5 |
|||
| Calculator | Computer industrial | |||
| Cameră digitală | Basler | Basler |
Basler |
Basler |
| Greutate netă/brută (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| DIMENSIPN DE AMENII (L*W*H) MM | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimensiune după cratare (gazdă/loc vibrator+bază de computer) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Punctul de vânzare al mașinii de sortare optică a piuliței pătrate este că poate sorta cu exactitate și rapid piulițele pătrate. Camera sa poate captura din mai multe unghiuri, astfel încât produsele defecte sunt practic imposibil de scăpat de detectare. Viteza este, de asemenea, mai rapidă decât funcționarea manuală, iar precizia rămâne aceeași chiar și după funcționarea continuă timp de câteva ore.
