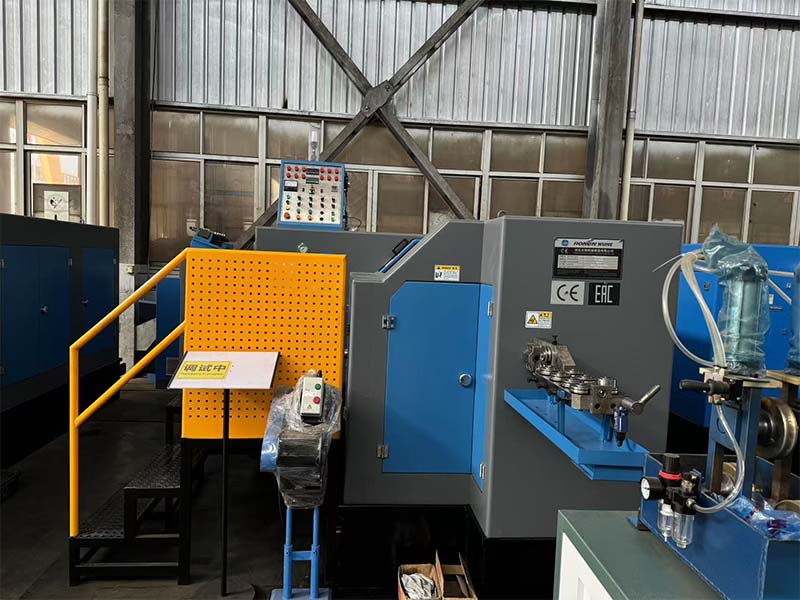

Fosta mașină de șuruburi cu 5 stații de forjare la rece

Ronen® – un furnizor cheie – mașina de formare a șuruburilor cu 5 stații de forjare la rece formează semifabricate de șuruburi prin cinci pași de prelucrare la rece: tăierea sârmei, răsturnarea, formarea capului, tăierea și șlefuirea arborelui. Doar puneți firul în mașina de alimentare, configurați-l și rulează automat.

Trimite o anchetă

Descriere produs

Mașina de formare a șuruburilor cu 5 stații de forjare la rece transformă sârmă metalică în semifabricate de șuruburi prin cinci stații consecutive de extrudare la rece. Ceea ce a fost produs a fost un șurub semifabricat cu întregul cap și tija atașate. Acesta poate fi apoi folosit pentru operațiunile ulterioare de filetare.

Detalii produs

Cele cinci stații ale mașinii Bolt Former au sarcini clar definite: Stația 1 taie firul și presează mici proeminențe (forma inițială a capului); Stația 2 pretensionează capul pentru a face forma mai clară; Stația 3 prelucrează partea tijei (cum ar fi reducerea prin presare sau trepte); Stația 4 presează fin detaliile capului; Stația 5 finalizează modelarea părții tijei și a capului. Întregul proces nu necesită încălzire; se realizează direct în stare rece.

Mașina poate modela firul metalic fără a fi nevoie de încălzire. Echipamentul automat scoate mai întâi firul de metal, îl taie în lungimi specifice după cum este necesar și apoi îl transportă la cinci stații de procesare diferite în secvență. Fiecare stație efectuează operații specifice, cum ar fi modelarea capului sau introducerea părții tijei, formând în cele din urmă șurubul.

Obiectivul de întreținere al mașinii de formare a șuruburilor cu 5 stații de forjare la rece se află în mecanismul de transport și matrițe. Mecanismul de mutare a semifabricatelor șuruburilor între stații trebuie păstrat precis, iar starea de uzură a matrițelor de forjare trebuie verificată pentru a se asigura că șuruburile respectă specificațiile.

Caracteristicile produsului

Caracteristica mașinii de formare a șuruburilor cu 5 stații de forjare la rece este că are funcții cuprinzătoare de stație și este foarte adaptabilă la diferite materiale. Poziția 1-2 este pentru capul țevii, iar poziția 3-5 este pentru corpul țevii. Poate manipula șuruburi, de la simple capete rotunde până la cele cu trepte. Presiunea aplicată fiecărei stații de lucru poate fi reglată independent și nu va provoca fisurarea firului.

Parametrii produsului

Model	Unitate	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
Stație de forjare	NU.	5	5	5	5	5	5	5
Forța de forjare	Kgf	45.000	80.000	90.000	90.000	130.000	135.000	220.000
Diametru maxim de tăiere	mm	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
Lungime maximă de tăiere	mm	105	115	135	185	195	265	190
Rata de ieșire	buc/min	100-160	90-145	85-130	70-120	60-100	40-70	55-95
R.K.O. Accident vascular cerebral	mm	45	25	35	40	45	60	45
K.O. Accident vascular cerebral	mm	90	92	118	160	175	225	178
Cursa berbec principală	mm	136	160	190	262	270	380	274
Puterea motorului principal	Kw	15	22	30	30	37	45	55
În general se estompează. de cut off die	mm	Ø30x45L	Ø50x50L	Ø45x59L	Ø45x59L	Ø63x69L	Ø58x69L	Ø75x100L
În general se estompează. de punch die	mm	Ø40x90L	Ø45x125L	Ø53x115L	Ø53x115L	Ø60x30L	Ø60x229L	Ø75x185L
În general se estompează. de matriță principală	mm	Ø50x110L	Ø60x130L	Ø75x135L	Ø75x185K	Ø86x190L	Ø86x305L	Ø108x200L
Die pitch	mm	60	80	90	94	110	110	129
Aproximativ. greutate	Tonă	10	17	20	24	31	38	52
Diametru șurub aplicabil	mm	3-6	5-8	6-10	6-10	8-12.7	8-12.7	10-16
Lungimea tijei semifabricatului	mm	10-80	15-90	15-110	20-152	20-160	40-220	20-160
În general se estompează	mm	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800
