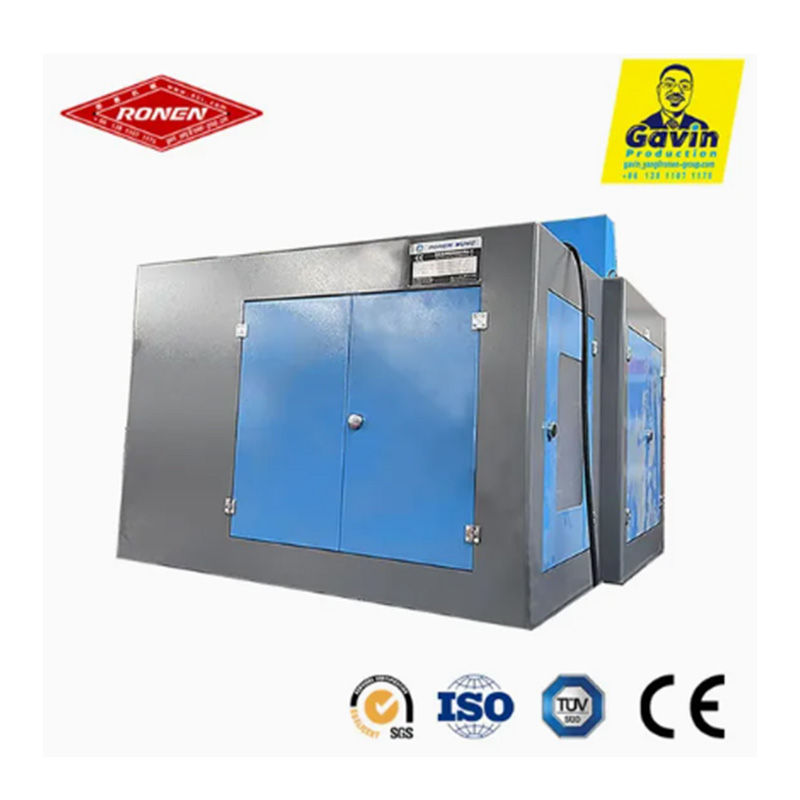

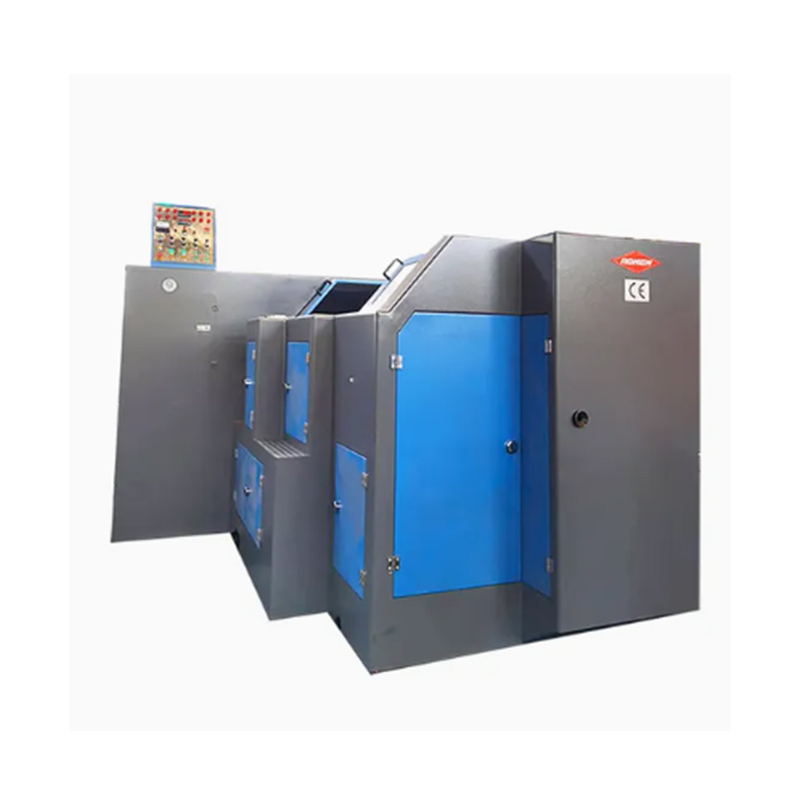

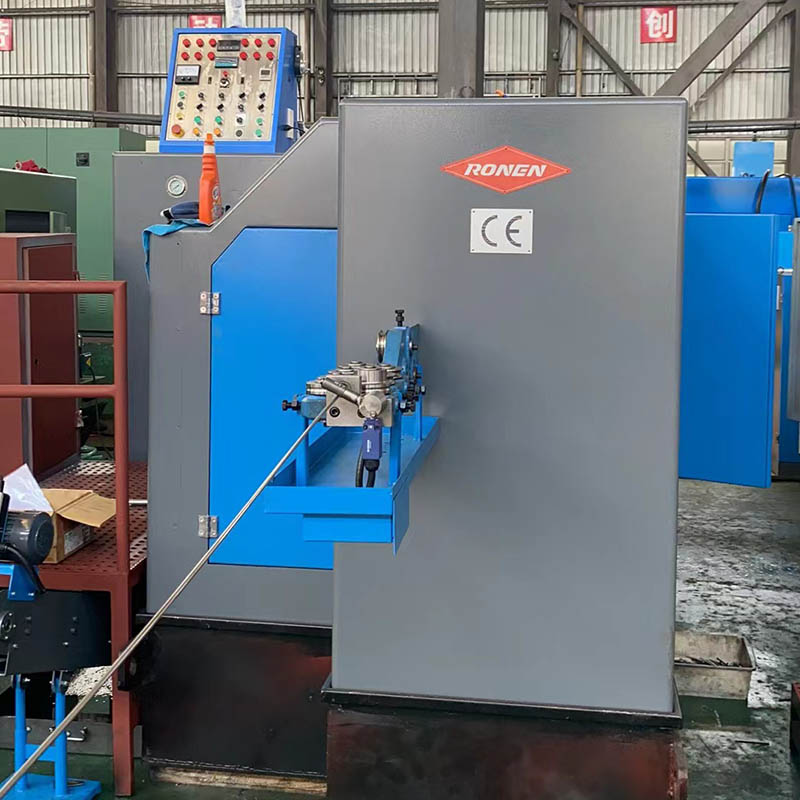

Ronen®3 Die 3 Station Bolt Former formează semifabricatul șurubului în trei pași: prima matriță întinde firul, a doua matriță modelează capul, iar a treia matriță decupează părțile în exces. Odată ce dimensiunile matriței sunt stabilite, mașina va funcționa automat, ceea ce este un avantaj cheie care ajută producătorii să sporească eficiența producției și să asigure o calitate constantă a șuruburilor.
3 Die 3 Station Bolt Former utilizează trei seturi de matrițe și trei stații de lucru consecutive pentru a extruda la rece sârma metalică în semifabricate de șuruburi. Viteza este moderată, potrivită pentru fabricile cu comenzi de dimensiuni medii și cele care au cerințe specifice de calitate.
Formatorul de șuruburi cu 3 matrițe și 3 stații este o mașină de îndreptare la rece care formează capete de șuruburi prin trei procese distincte. Semifabricatele de sârmă tăiate sunt transportate succesiv prin trei matrițe diferite. La fiecare stație, un pumn specific afectează semifabricatul, îndreptându-l treptat și modelându-l. Procesul în trei etape poate produce capete de șuruburi cu structură completă și formă bună.
La prima stație a 3 Die 3 Station Bolt Former, semifabricatele tăiate sunt presate de poanson. Această apăsare inițială inițiază procesul de răsturnare, adunând metalul la un capăt al semifabricatului. Formează o formă circulară prefabricată de bază, pregătindu-se pentru modelarea mai precisă în stațiile ulterioare. Această etapă este crucială pentru curgerea normală a metalului.
A treia și ultima stație a Bolt Former este locul în care poansonul de prelucrare fin forțează metalul să umple complet cavitatea precisă a matriței. Acest lucru va avea ca rezultat un cap finisat cu șuruburi cu dimensiuni complete și caracteristici distincte, cum ar fi forma completă a unui cap hexagonal sau a unui cap de șaibă.
| Model | Unitate | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Stație de forjare | NU. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Forța de forjare | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Diametru maxim de tăiere | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Lungime maximă de tăiere | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Rata de depășire | buc/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Cursa berbec principală | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Puterea motorului principal | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Dims. de tăiat die | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Dims. de poanson | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Dims generale ale matriței principale | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Greutate aprox | Tonă | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Diametru șurub aplicabil | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Lungimea tijei semifabricatului | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| În general se estompează | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Caracteristica modelului 3 Die 3 Station Bolt Former este că matrițele sunt independente și procesul de depanare este simplu. Cele trei seturi de matrițe sunt instalate separat. Dacă unul dintre ele se uzează, înlocuiți-l singur. Presiunea la fiecare stație de lucru poate fi reglată individual. Corpul mașinii nu este greu, iar podeaua unui atelier obișnuit nu trebuie să fie transformată într-o fundație.
